Job shet sistem penerangan

SMK OTOMOTIF	KOMPETENSI PERBAIKAN SISTEM KELISTRIKAN	Job No.
PROGRAM KEAHLIAN TEKNIK KENDARAN RINGAN	JENIS PEKERJAAN RANGKAIAN SISTEM PENERANGAN	Kelas       : XII JKR Semester : gasal
MATA PELAJARAN  LISTRIK OTOMOTIF		Durasi      : 90 Menit

1.      Tujuan Khusus Pembelajaran

·            Merangkai dan memperbaiki gangguan pada lampu kota (lampu posisi)

·            Merangkai dan memperbaiki gangguan pada lampu lampu kepala

·            Merangkai dan memperbaiki gangguan pada lampu tanda belok dan hazard

·            Merangkai dan memperbaiki gangguan pada lampu rem dan atret

·            Merangkai dan memperbaiki gangguan pada klakson

2.      Alat dan bahan

·            Traner penerangan

·            Baterai

·            Multitster

·            Obeng set

·            Kunci ring 10mm, 12mm, tang

·            Test lamp

3.             Utamakan keselamatan kerja

Sistem Kelistrikan Body

Rangkaian Sistem Kelistrikan Body

lampu depan.

Keterangan:
. . 1. Lampu kepala kiri
. . 2. Lampu kepala kanan
. . 3. Relay lampu kepala jarak jauh
. . 4. Relay lampu jarak dekat
. . 5. Saklar lampu jarak dekat dan jarak jauh
. . 6. Saklar utama
. . 7. Sekring
. . 8. Fuse link
. . 9. Bateray

Rangkaian Lampu Kota

Keterangan :
. . 1. Lampu kota kanan depan
. . 2. Lampu kota kiri depan
. . 3. Lampu kota kiri belakang
. . 4. Lampu kota kanan belakang
. . 5. Relay
. . 6. Saklar
. . 7. Sekring
. . 8. Fuse link
. . 9. Bateray

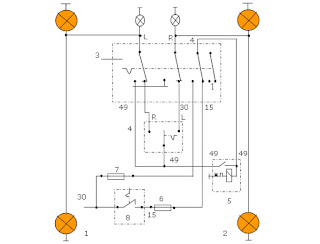

Rangkaian Lampu Tanda Belok dan Lampu Hazzard

Keterangan :
. . 1. Lampu tanda belok kiri (depan dan belakang)
. . 2. Lampu tanda belok kanan (depan dan belakang)
. . 3. Saklar lampu Hazzard
. . 4. Saklar lampu tanda belok
. . 5. Flasher (pengedip)
. . 6. Sekring lampu tanda belok
. . 7. Sekring lampu Hazzard
. . 8. Kunci kontak
. . 9. Lampu kontrol tanda belok

Rangkaian Lampu Rem

Keterangan:
. . 1. Lampu Rem kiri
. . 2. lampu rem kanan
. . 3. Switch
. . 4. Sekring
. . 5. Baterai
. . 30. Arus dari Baterei
. . 54. plus baterai
. . 55. lampu rem

Rangkaian klakson pengendali negatif
